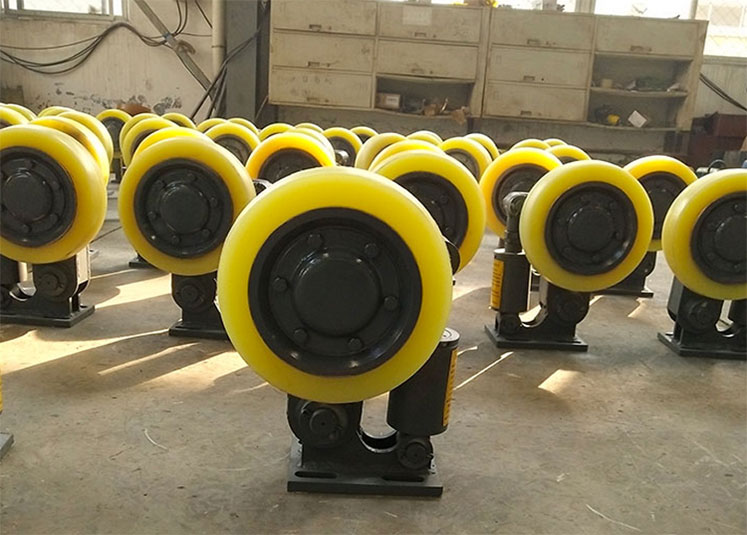

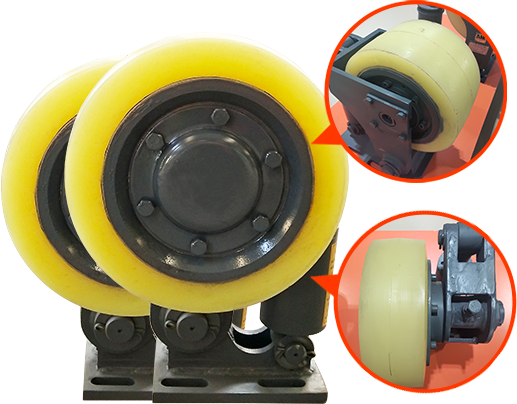

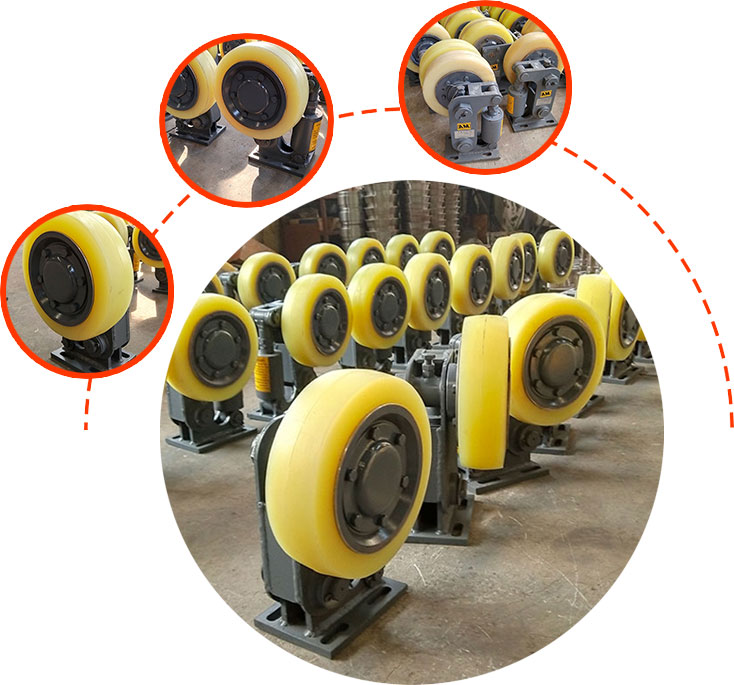

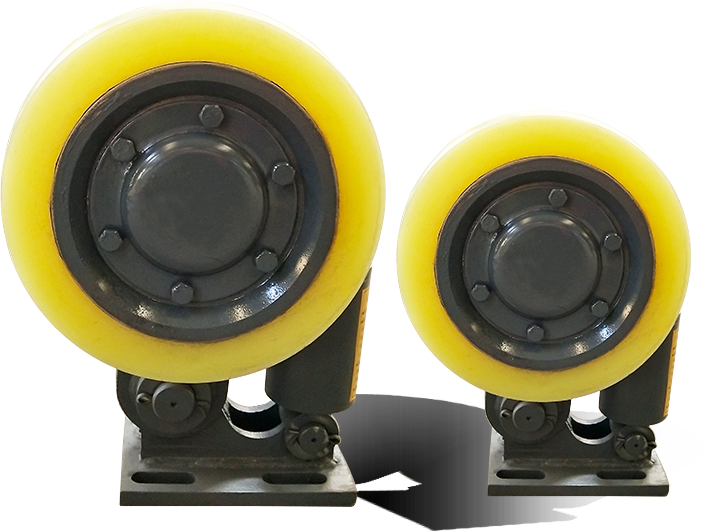

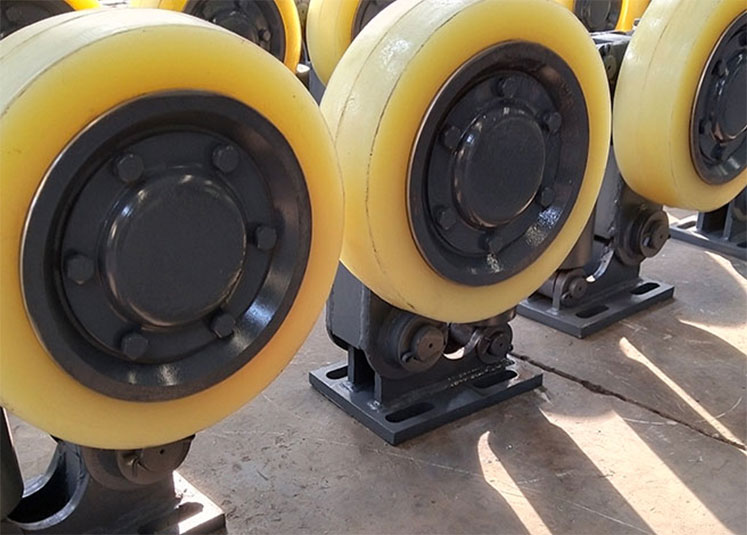

LS30滚轮罐耳

标签: LS30滚轮罐耳 滚轮罐耳

LS30滚轮罐耳特征与原理

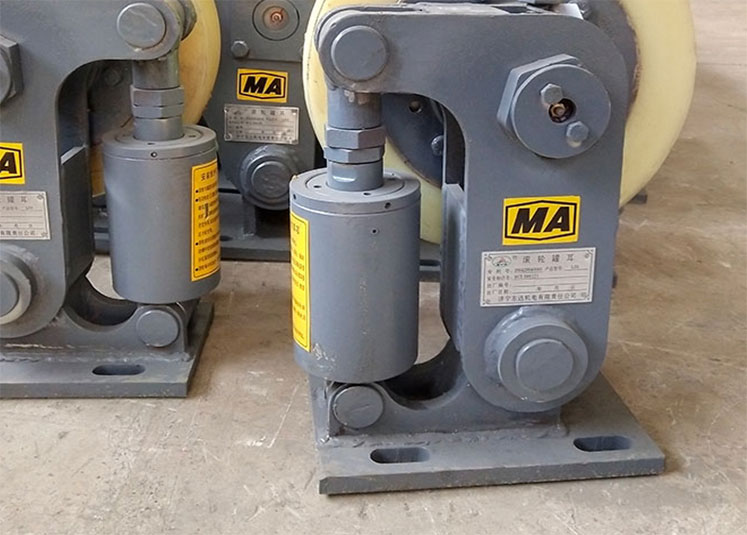

滚轮罐耳主要由滚轮、支架、弹簧缓冲装置、底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。

滚轮罐耳缓冲装置采用碟形弹簧组,符合煤炭部标准MT236-1991,其作用原理是滚轮受力通过支架、调节套、调节螺杆、碟簧轴施与碟簧上,通过碟簧轴上、下运动释放和压缩碟簧组实现缓冲。

碟簧轴在导向套内及缸筒底部的导向孔内上下运动,碟簧轴下端铣有键槽,受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧,为了安全可靠导向套用并帽锁紧,并与缸筒一起配钻孔、攻螺纹,用紧定螺钉紧固。

运转中由于滚轮的胶层被磨损,通过调节螺杆调节滚轮使滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹,分别拧入调节套和碟簧轴,调整时松开调节螺杆下边的螺母,逆时针转动调节螺杆,螺杆拧出,滚轮前倾靠近罐道,调好后紧固调节螺杆下边的螺母。

LS30滚轮罐耳基本参数

型号:LS30

承受zui大水平力(kN) :20

重量(kg:191

缓冲行程 mm:13.11
